燃氣緊急切斷閥
| 燃氣緊急切斷閥 |
 |
產品名稱： | 燃氣緊急切斷閥 | |||||
| 型號： | ZCRB | ||||||
| 口徑： | DN15-250 | ||||||
| 壓力： | 1.6-6.4MPa | ||||||
| 材質： | 鑄鋼、不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【燃氣緊急切斷閥】 | |||||||
燃氣緊急切斷閥詳細介紹
燃氣緊急切斷閥介紹：
ZCRB系列燃氣緊急切斷閥是一種新型的燃氣管道工程的安全配套裝置，主要應用于以下場合:
1.與可燃氣體泄漏監測儀器相連接。當儀器檢測到可燃氣體泄漏時，自動快速關閉主供氣體閥門，切斷燃氣的供給，及時制止惡性事故的發生。
2.與熱力設備的極限溫度(或壓力)安全控制器相連接。當設備內檢測點的溫度或壓力超過設定的極限數值時，自動快速關閉供氣閥門，停止燃料的供給。
3.與高層建筑的中央消防報警系統相連接。當大廈發生火情時，自動切斷大廈內的燃氣供應，防止煤氣爆炸的發生。
4.在城市或工廠的燃氣供應管網內設置BZCK燃氣緊急切斷閥，可在中央控制室內集中控制，遠距離遙控，緊急關閉事故現場的管線供氣。
5.可靠的技術性能；極低的負荷損失；極高的安全性能；極佳的節能性能；快速切斷性能是本系列產品的五大特點。
燃氣緊急切斷閥特點：
◆ 閥門在日常工作中處于常開狀態，電磁閥線圈處于斷電狀態，不消耗電能。
◆ 當事故發生時，閥門線圈瞬時通電，觸發閥門快速關閉，并進入自鎖狀態。此時，即使撤去。
◆ 當工作人員處理完事故，人工重新開啟閥門，才會恢復供氣。
◆ 閥門采用先導式閥瓣，開啟輕松，即使壓力達到6bar開啟也十分輕松，口徑大于DN125，采用杠桿手柄，使閥門達到開關省力、快速。
注：根據客戶要求也可提供斷電關閉的常閉型緊急切斷閥。
燃氣緊急切斷閥技術參數：
1、適用于煤氣、天然氣及液化石油氣。
2、閥門規格：螺紋連接 G1/2“、G3/4”、G1“；法蘭連接 DN25～350
3、工作壓力：0.5bar～6bar
4、電氣防護等級：CEI IP65/IP67
5、防爆等級：Eexm Ⅱ T4/ Eexm Ⅱ T5
6、工作電壓及電功率：交流 AC220V，50Hz/14V；直流 DC12V/8.5W，DC24V/8.5W
7、操作系數：不間斷輸出或脈沖型
8、電氣連接：插件（不分正負極）
9、線圈功率: ≤DN100，20℃時交流 AC220V，50Hz/24VA直流 DC24V/24W 線圈型號:MF-1(2≥DN100，20℃時交流 AC220V,50Hz/90VA直流 DC24V,/85W 線圈型號：ZCLF-1(2)
10、工作環境溫度：-15～60℃
11、密封材料：NBR橡膠
12、閥門關閉時間：少于1秒

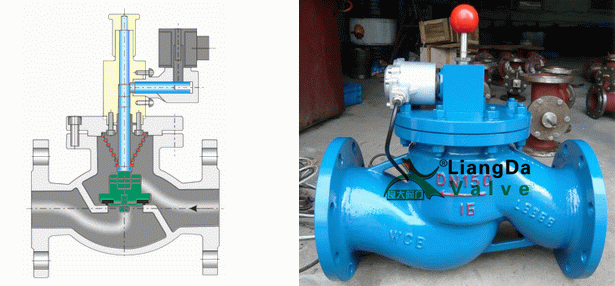

燃氣緊急切斷閥產品實物圖：
燃氣緊急切斷閥性能規范：
燃氣緊急切斷閥零件材料：燃氣緊急切斷閥產品實物圖：
燃氣緊急切斷閥手動復位操作過程：
當閥門被切斷，管道漏氣故障排除后，工作人員需要手動復位時，用力向上提拉 手動復位桿，聽到“咔”的一聲，說明閥門完全被打開。此時，即使松開手，也不會被切斷。（除非再給閥門線圈通電）。
注：手動復位必須在電磁閥線圈斷電時操作。
| 規格 | 安裝規范 |
|
|
| DN15-DN100 | 可以(YES) | 可以(YES) | |
| DN125-DN400 | 可以(YES) | 不可以(NO) | 不可以(NO) |
| 安裝圖列 |
|
|
|
燃氣緊急切斷閥性能規范：
| 壓力等級 | 常溫試驗壓力 | |||
| 殼體 | 密封 | 低氣壓密封 | ||
| 公稱壓力(MPa) | 1.6 | 2.4 | 1.76 | 0.6 |
| 2.5 | 3.75 | 2.75 | 0.6 | |
| 4.0 | 6.0 | 4.4 | 0.6 | |
| 適用溫度 | -15~60℃ | |||
| 零 件 名 稱 | 材 料 | |
| “-1絲扣“ | DN25-DN350（法蘭） | |
| 閥體 | 黃銅 | 碳鋼（不銹鋼） |
| 自鎖體 | 黃銅（鋁合金） | |
| 閥桿 | 不銹鋼 | 不銹鋼 |
| 密封圈 | NBR橡膠 | |

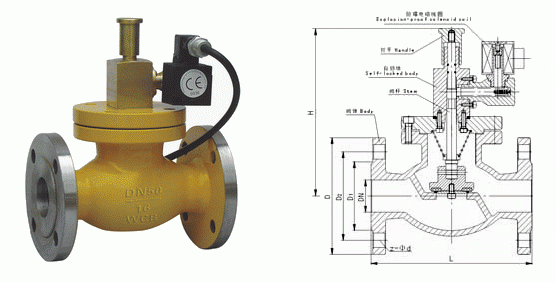

燃氣緊急切斷閥外形結構圖：
燃氣緊急切斷閥連接尺寸：
| 規格(DN) | L | H | D | D1 | D2 | Z-¤d | 備注 |
| 1/2"(DN15) | 68 | 120 |
|
|
|
|
絲扣 |
| 3/4"(DN20) | 72 | 128 |
|
|
|
|
|
| 1"(DN25) | 100 | 160 |
|
|
|
|
|
| 25 | 160 | 180 | 115 | 85 | 65 | 4-¤14 | 法蘭連接 |
| 32 | 180 | 200 | 135 | 100 | 78 | 4-¤18 | |
| 40 | 200 | 200 | 145 | 110 | 85 | 4-¤18 | |
| 50 | 230 | 220 | 160 | 125 | 100 | 4-¤18 | |
| 65 | 290 | 255 | 180 | 145 | 120 | 4-¤18 | |
| 80 | 310 | 320 | 195 | 160 | 135 | 8-¤18 | |
| 100 | 350 | 380 | 215 | 180 | 155 | 8-¤18 | |
| 125 | 400 | 405 | 245 | 210 | 185 | 8-¤23 | |
| 150 | 480 | 458 | 280 | 240 | 210 | 8-¤23 | |
| 200 | 600 | 530 | 335 | 295 | 265 | 8-¤23 | |
| 250 | 650 | 600 | 390 | 350 | 320 | 12-¤23 | |
| 300 | 750 | 650 | 440 | 400 | 368 | 12-¤23 | |
| 350 | 850 | 750 | 500 | 460 | 428 | 12-¤23 |
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【燃氣緊急切斷閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
